YDSP-I金属材料非接触式拉伸视频引伸计，是一种便携式力学拉伸试验视频引伸计，是用于单轴拉伸试验系统的非接触式测量器。
此引伸计是获取试件在变形拉伸试验过程中的图像信息集；识别所述图像信息集，以获得所述试件相对于所述夹具的滑动量和所述试件的轴向位移；基于所述滑动量和轴向位移，获得所述试件的变形量。解决现有技术中夹具与试件发生相对滑动而造成试验误差的技术问题。
该产品操作简单，易于拆卸组装、方便携带，测量精度高、安装可靠、可伸缩式适用范围广。
产品结构：

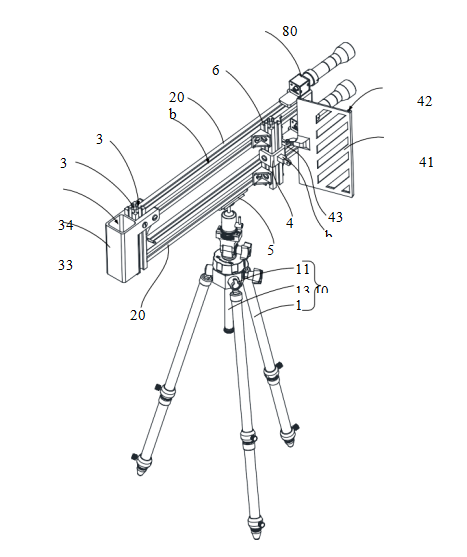

图 1 为视频引伸计结构示意图，附图标号说明：
|
标号 |
名称 |
标号 |
名称 |
|
10 |
脚架 |
20 |
主杆 |
|
11 |
固定平台 |
21 |
相机安装部 |
|
12 |
支撑杆 |
22 |
第一滑槽 |
|
13 |
升降杆 |
20a |
第一主杆 |
|
31 |
配重杆 |
20b |
第二主杆 |
|
32 |
第二滑槽 |
41 |
光源夹板 |
|
33 |
配重盒 |
42 |
插槽 |
|
34 |
容纳槽 |
43 |
夹具 |
|
50 |
第一滑动组件 |
43a |
第一铰接部 |
|
60 |
固定杆 |
43b |
第二铰接部 |
|
70 |
第二滑动组件 |
80 |
相机 |
处理器：Intel(R) Core(TM) i7-8565U CPU @ 1.80GHz 或以上内存：8.00GB 或以上
硬盘空间：120GB 或以上
工业相机：MV-CE120-10UM（海康威视） 接口：USB3.0
操作系统：Windows10
|
软件功能 |
备注 |
|
视频预览与停止 |
实时获取图像数据流 |
|
开始录制与停止 |
录制多帧图像 |
|
图像处理 |
图像数据分析 |
|
曲线绘制 |
绘制分析图像数据后的力学性能曲线 |
|
镜头型号 |
MVL-MY-05-110-MP、MVL-MF2528M-8MP |
|
相机型号 |
MV-CE120-10UM |
|
相机像素 |
1200 万像素（4000×3036） |
|
相机帧频 |
≤ 31.9 fps |
|
应变测量精度 |
≥70με（最小 70 个微应变） |
|
应变范围（％） |
≥0.007±0.003 |
|
测量范围（m²） |
0.000075~0.099 |
|
工作距离（mm） |
110-1000 |
|
测量方式 |
单/双相机采集 |
|
数据接口 |
USB 3.0 |
|
参数 |
备注 |
|
保存路径 |
各帧图像保存的路径 |
|
处理路径 |
轮廓提取后图像路径 |
|
输入坐标 1 |
输入目标纵坐标 |
|
输入坐标 2 |
输入目标横坐标 |
|
调整阈值 |
通过设置阈值调整 |
|
设置帧率 |
设置相机采集的帧率 |
|
曝光时间 |
设置相机的曝光时间 |
|
试验力路径 |
从试验机中所获得的试验力路径 |
图2
使用方法：

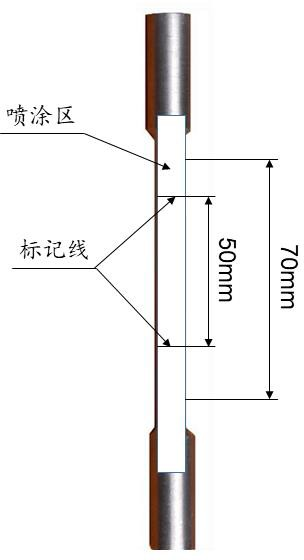

准备一根 5d（5 倍直径）标准的金属轴试件，其中间直径 d=10mm，标距L0=5d（50mm），平行长度 LC=70mm。将试件平行长度段均匀 喷涂白漆，测量标距末端采用马克笔标记如图 3 所示。
图3
连接方形光源的电源，并连接相机 USB 接口（本系统运行于
Windows10 环境）。

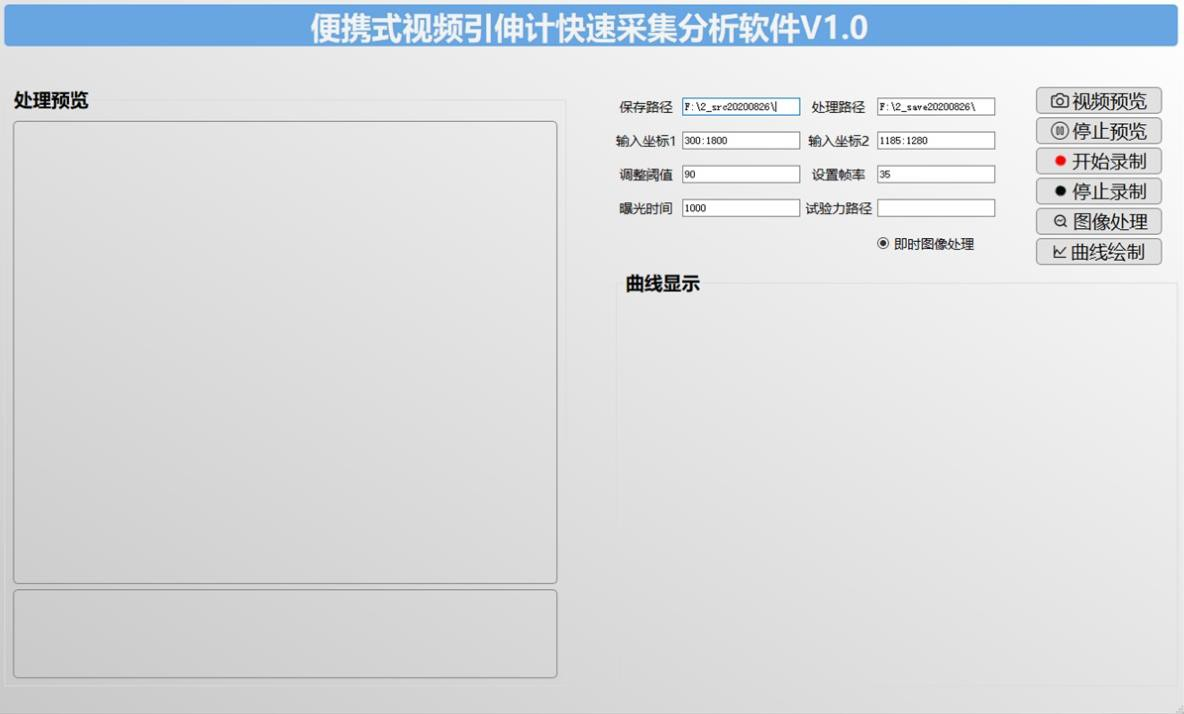

输入文件保存路径、拍摄坐标、帧率、曝光等信息。

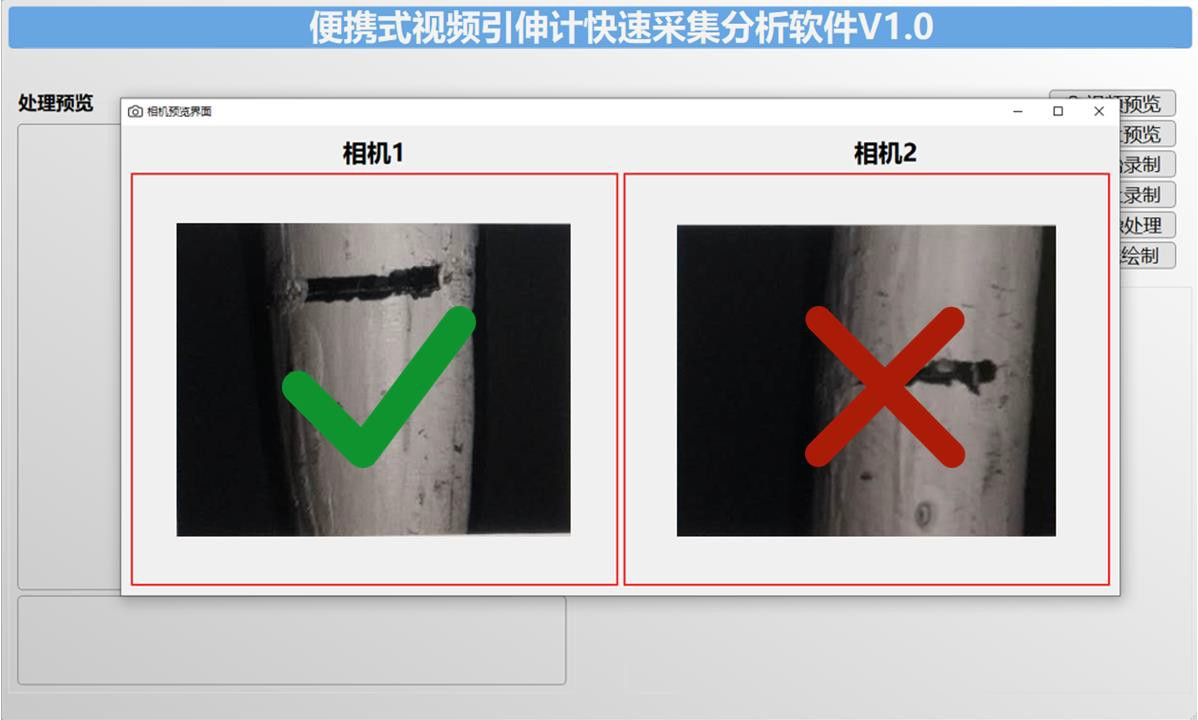

调整摄影支架水平仪，使引伸计位置至水平，使摄像头正对所需要拉伸的试件。启动系统界面，点击“视频预览”按钮调整试件标记线于 1/4 视野中，如图 4 所示。待调整完毕，点击“关闭预览”按钮。
图4
点击引伸计“开始录制”按钮启动视频引伸计，然后启动拉伸试验机。此时，引伸计开始记录试件形变量。待试件拉伸断裂，点击“关闭录制”按钮结束记录。
点击“图像处理”，此时系统自动计算试件伸长量并绘制曲线。

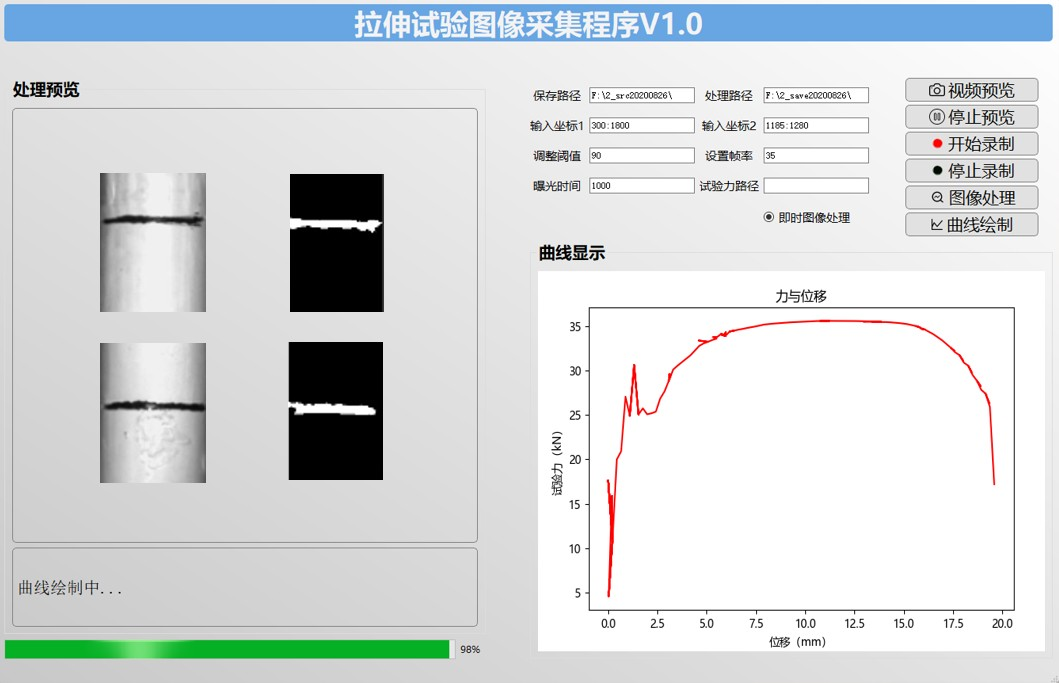

导出试验机拉伸力数据（要求为.csv 格式）于系统同文件夹中， 点击“曲线绘制”，此时待进度条达 100％后，系统自动开始生成生成F-ΔT 曲线，如图 5 所示。
图5

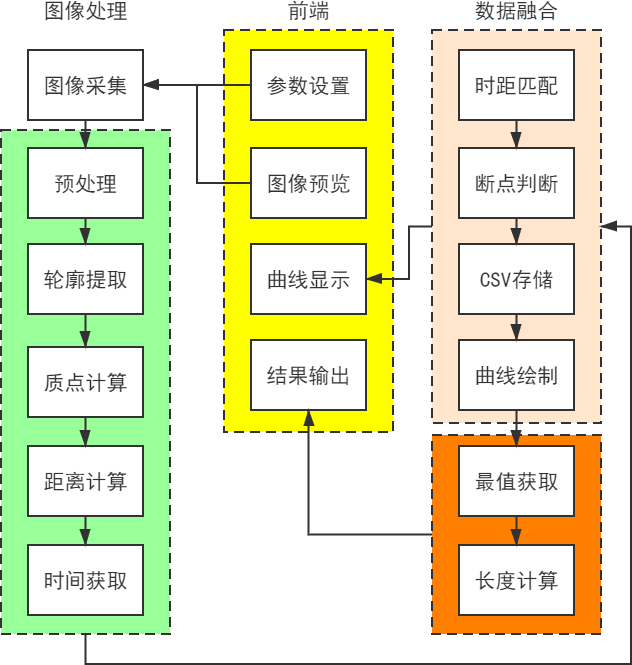

处理流程：
